Fluxograma de processo é o desenho que representa as etapas, os equipamentos e as correntes de um processo industrial. São três tipos, em ordem crescente de detalhe: o diagrama de blocos (BFD), que mostra as etapas; o PFD (Process Flow Diagram, diagrama de fluxo de processo), que acrescenta os equipamentos e os dados das correntes, como temperatura, pressão, vazão e composição; e o P&ID (Piping and Instrumentation Diagram, diagrama de tubulação e instrumentação), que detalha tubulação, válvulas e malhas de controle segundo a norma ISA 5.1.
Fluxograma de processo é o desenho que representa as etapas, os equipamentos e as correntes de um processo industrial. Ele é um documento-chave no design de qualquer projeto industrial e uma prática essencial no escalonamento de tecnologias.
Na indústria química e de processos existem três tipos, e cada um acrescenta detalhe ao anterior:
- BFD (Block Flow Diagram, diagrama de blocos): mostra as etapas do processo em blocos e setas.
- PFD (Process Flow Diagram, diagrama de fluxo de processo): mostra os equipamentos principais e os dados de cada corrente, como temperatura, pressão, vazão e composição.
- P&ID (Piping and Instrumentation Diagram, diagrama de tubulação e instrumentação): mostra tubulação, válvulas, instrumentos e malhas de controle.
Na indústria, os diagramas são o principal meio de transmissão e registro de informações do processo. A escolha do tipo depende do objetivo que você deseja alcançar.
Os três lado a lado
| BFD | PFD | P&ID | |
|---|---|---|---|
| Nome | Diagrama de blocos | Diagrama de fluxo de processo | Diagrama de tubulação e instrumentação |
| Pergunta que responde | Quais são as etapas? | Como o processo opera? | Como ele é construído e controlado? |
| Equipamentos | Blocos genéricos | Principais, identificados | Todos, com tag |
| Correntes | Setas, sem dados | Temperatura, pressão, vazão, composição | Referenciadas do PFD |
| Tubulação | Não aparece | Linhas principais | Diâmetro, material, especificação |
| Instrumentação | Não aparece | Não aparece | Instrumentos, válvulas e malhas de controle |
| Norma de símbolos | Sem padrão | ISO 10628 | ISA 5.1 |
| Fase típica | Concepção | Engenharia básica | Engenharia de detalhamento |
| Quem usa | Todo mundo | Processo e projeto | Montagem, operação, manutenção, HAZOP |
O caminho é sempre o mesmo, e cada etapa acrescenta detalhe sem jogar fora a anterior:
flowchart LR A["<b>BFD</b><br/>o que acontece<br/><i>blocos e setas</i>"] B["<b>PFD</b><br/>como opera<br/><i>equipamentos e correntes</i>"] C["<b>P&ID</b><br/>como se constrói<br/><i>tubulação e instrumentos</i>"] A -->|"+ dados de processo"| B B -->|"+ tubulação e controle"| C
Se você precisa decidir o que comprar e como montar, o documento é o P&ID. Se precisa decidir se o processo fecha, é o PFD. O BFD serve para explicar o processo a quem não é da área.
O que é um diagrama de blocos (BFD)?
O diagrama de blocos (BFD) é o primeiro e mais simples de todos, usado para se ter uma ideia aproximada da estrutura do processo. Cada bloco pode representar um único equipamento ou uma etapa completa do processo.
Esse método é útil para representar um processo de forma simplificada em relatórios e apresentações, mas seu uso é limitado quando aplicado a processos complexos.

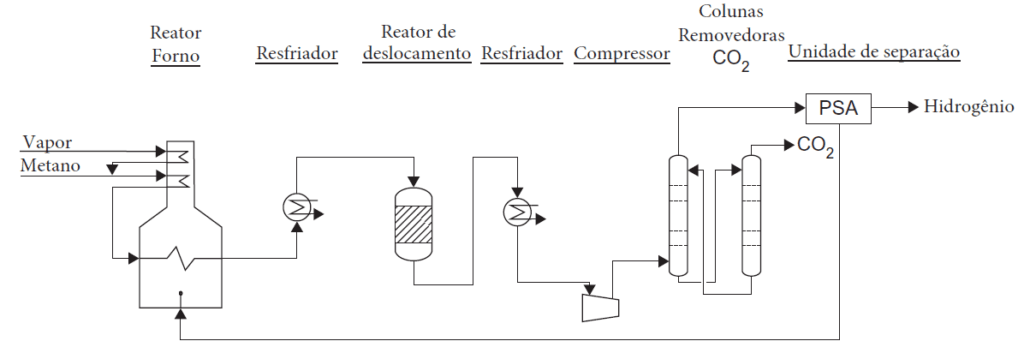

A imagem abaixo representa o processo de reforma a vapor por meio de um diagrama BFD. Esse processo é muito empregado em refinarias petroquímicas para produção de hidrogênio a partir do metano.
Observe que a alimentação de metano (esquerda) é misturada com o vapor d’água pré-aquecido na seção convectiva do forno. A mistura de vapor e metano, então, passa através dos tubos do reator, situados na seção de radiação do forno, onde ocorrem as reações de reforma.
Os produtos do reator a vapor são enviados para um reator de deslocamento, que tem a função de aumentar a quantidade de hidrogênio na corrente de produto. Os produtos do reator de deslocamento são então resfriados e direcionados para uma coluna de absorção de CO2, antes de serem enviados para o processo de adsorção que separa o hidrogênio (H2) dos demais componentes.
Nesse diagrama os equipamentos não seguem um padrão de simbologia. Os diagramas de blocos são geralmente desenhados em programas gráficos, como Bizagi, Microsoft Visio e PowerPoint.
O que é PFD (diagrama de fluxo de processo)?
PFD é a sigla de Process Flow Diagram, o diagrama de fluxo de processo. É um fluxograma mais completo que o de blocos e deve incluir equipamentos como tanques de carga, reatores, bombas e compressores. Nele se indicam as informações das correntes (temperatura, pressão, vazão e composição), as válvulas e até dispositivos de instrumentação e controle.

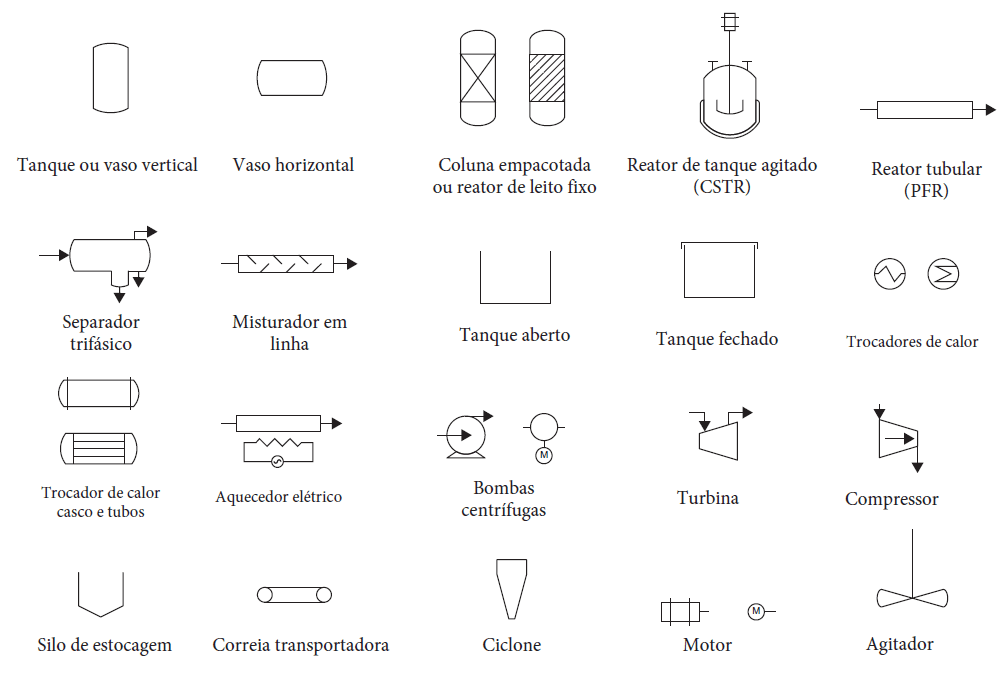

No PFD os equipamentos são representados por símbolos simplificados. A norma ISO 10628 é o padrão internacional para símbolos de desenho nos diagramas PFD, porém a maioria das empresas mantém seus próprios símbolos padronizados.
Existe uma série de plataformas digitais para elaborar esses diagramas. As mais indicadas são a EDraw e a edição profissional do Microsoft Visio, que possuem uma biblioteca de ícones com os símbolos seguindo as normas. Como plataforma gratuita, uma dica é o Lucidchart, que traz os símbolos na opção de Engenharia de processos.
O método mais adequado para processos simples, com poucos equipamentos, é organizar as informações das linhas de fluxo em tabelas na parte inferior do documento. Nesse caso, insira as informações que permitem a um especialista da área compreender o processo: o número e a identificação da corrente, a taxa de fluxo mássico de cada componente e a total, a pressão, a temperatura, a data e os dados da empresa e do processo.

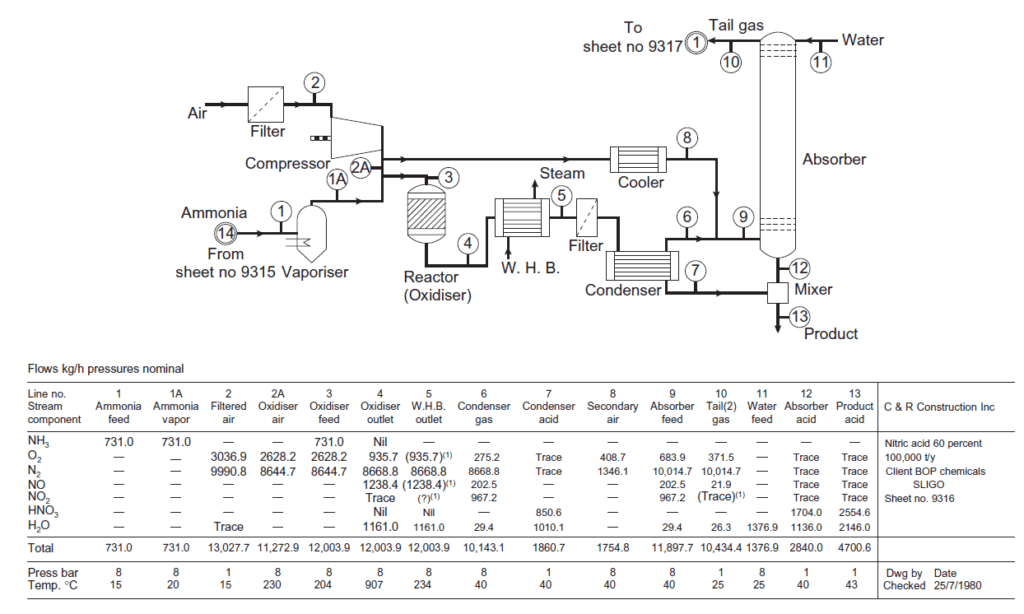

Nesse método cada linha de fluxo é numerada e as informações são detalhadas na parte inferior. Na imagem abaixo está a planta industrial para obtenção de ácido nítrico representada em um diagrama PFD.
Informações do PFD
Dados essenciais:
- Equipamentos do processo, incluindo correntes de alimentação, recipientes de armazenamento de produtos e equipamentos usados para o transporte de fluidos e sólidos.
- Localização das válvulas de controle do processo.
- Composição do fluxo.
- Tabela indicando a taxa de fluxo de cada componente individual (kg/h), ou a composição da corrente como fração mássica.
- Taxa de fluxo total da corrente, em kg/h.
- Temperatura da corrente, em °C.
- Pressão operacional nominal (pressão operacional necessária).
- Entalpia de fluxo, em kJ/h.
Dados opcionais:
- Composição percentual molar ou taxas de fluxo molar.
- Dados de propriedades físicas, com valores médios para o fluxo, como densidade (kg/m³) e viscosidade (mN·s/m²).
- Nome do fluxo, uma descrição de uma ou duas palavras da natureza da corrente.

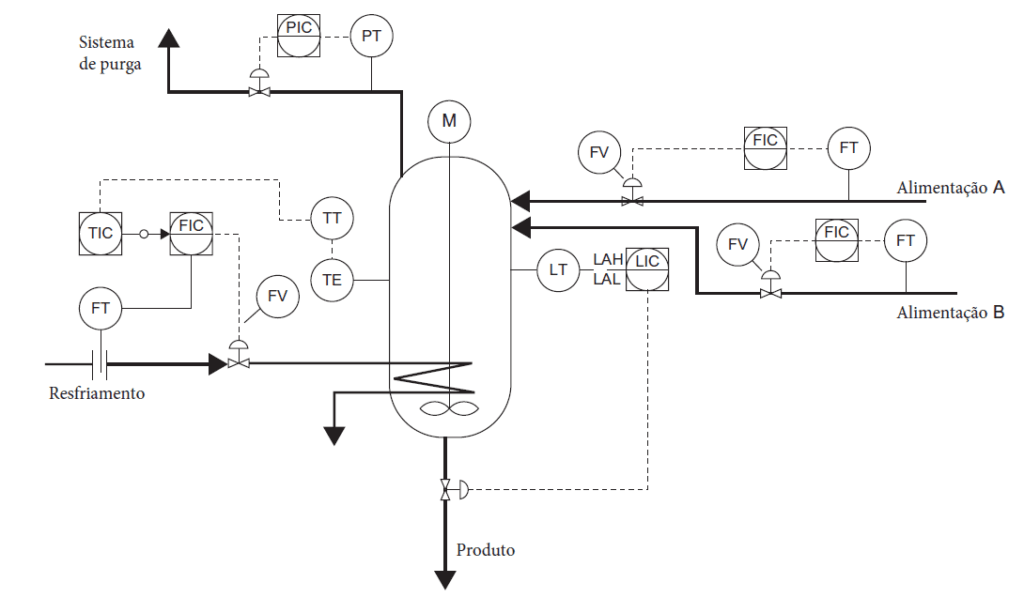

O que é P&ID (diagrama de tubulação e instrumentação)?
P&ID é a sigla de Piping and Instrumentation Diagram, o diagrama de tubulação e instrumentação, também chamado de PID. É uma versão mais detalhada do PFD que inclui informações sobre instrumentos, válvulas auxiliares, linhas de amostragem, sistemas de controle e detalhes das tubulações. Ele descreve a disposição dos principais equipamentos e sua interconexão.
O P&ID mostra os detalhes de engenharia e a disposição dos equipamentos, instrumentos, tubulação, válvulas e acessórios. Engenheiros químicos, mecânicos e de controle e automação usam esse esquema para descrever seus processos, e entendê-lo faz diferença para operar as malhas de controle.
O projeto dos sistemas de tubulação e a especificação da instrumentação e dos sistemas de controle costumam ser feitos por grupos de engenheiros especializados. Esses diagramas seguem a norma de simbologia e instrumentação ISA 5.1 e devem incluir os seguintes tópicos:
Informações do P&ID
- Equipamentos de processo identificados por um número. O equipamento deve ser desenhado seguindo sua proporção e localização.
- Tubulações, identificadas por um número. O tamanho do tubo e o material de construção devem ser especificados.
- Válvulas de controle e de bloqueio, com número de identificação. O tipo e o tamanho devem ser mostrados. Cada tipo de válvula possui um código específico.
- Acessórios auxiliares que fazem parte do sistema de tubulação, como visores em linha, filtros e purgas, com um número de identificação.
- Bombas e turbinas, identificadas por códigos.
- Malhas de controle e instrumentos, com um número de identificação.
Para processos simples, as linhas de utilidades podem ser mostradas no próprio P&ID. Para processos complexos, devem ser usados diagramas separados para as linhas de serviço. As conexões de serviço de cada unidade devem aparecer nesse diagrama.
O P&ID pode se parecer com o PFD, porém as informações de processo das correntes não aparecem nele. Os mesmos números de identificação dos equipamentos podem ser usados nos dois diagramas para evitar confusão. O P&ID é usado em projetos detalhados, com maior investimento.
Como fazer um fluxograma de processo, passo a passo
- Defina o objetivo e o nível de detalhe. Explicar o processo pede um BFD. Decidir se o processo fecha pede um PFD. Montar e operar pede um P&ID.
- Liste as etapas e desenhe o BFD. Um bloco por etapa ou equipamento, com setas na ordem do fluxo.
- Identifique os equipamentos e numere as correntes. Cada linha de fluxo ganha um número, que vai se repetir nos documentos seguintes.
- Preencha a tabela de correntes. Vazão de cada componente e total em kg/h, temperatura em °C, pressão e composição, na parte inferior do PFD.
- Use a simbologia da norma. ISO 10628 para o PFD, ou o padrão da sua empresa, e ISA 5.1 para instrumentos e malhas de controle.
- Detalhe no P&ID quando o projeto pedir. Tubulação com diâmetro e material, válvulas com tipo e tamanho, instrumentos e malhas, mantendo os mesmos números de equipamento do PFD.
- Revise com um especialista da área. O teste é se outra pessoa de processo consegue entender o processo só pelo desenho.
Como usar os fluxogramas
Defina qual o seu objetivo e o nível de detalhamento que o seu projeto exige antes de começar a desenhar.
Aqui no Escalab fazemos o mapeamento de processos existentes por meio de diagramas. A ideia é entender o processo, propor melhorias e buscar aumento de produtividade. Essa atividade também é prática comum nos nossos planos de escalonamento e na elaboração de protótipos.
O fluxograma também abre a frente técnica de um estudo de viabilidade técnica e econômica (EVTE): é nele que entram o balanço de massa e energia, o rendimento e a capacidade da planta piloto, que depois alimentam o fluxo de caixa.
Perguntas frequentes
O que é fluxograma de processo?
É o desenho que representa as etapas, os equipamentos e as correntes de um processo industrial. É o principal meio de registro e transmissão de informações do processo na indústria, em três níveis de detalhe: BFD, PFD e P&ID.
O que é PFD?
PFD é a sigla de Process Flow Diagram, o diagrama de fluxo de processo. Ele mostra os equipamentos principais, como tanques, reatores, bombas e compressores, e as informações de cada corrente: temperatura, pressão, vazão e composição. Os símbolos seguem a norma ISO 10628 ou o padrão da empresa.
O que significa P&ID?
P&ID significa Piping and Instrumentation Diagram, o diagrama de tubulação e instrumentação. É a versão mais detalhada do PFD, com tubulação, válvulas, instrumentos, linhas de amostragem e malhas de controle, seguindo a norma ISA 5.1.
Qual a diferença entre PFD e P&ID?
O PFD mostra como o processo opera, com os equipamentos principais e os dados das correntes. O P&ID mostra como o processo é construído e controlado, com tubulação, válvulas, instrumentos e malhas de controle, mas sem os dados de processo das correntes. O PFD é usado na engenharia básica e o P&ID na engenharia de detalhamento.
Qual a diferença entre BFD, PFD e P&ID?
O diagrama de blocos (BFD) é o mais simples e dá uma ideia aproximada da estrutura do processo, com cada bloco representando um equipamento ou uma etapa. O PFD acrescenta equipamentos e as informações das correntes. O P&ID é a versão mais detalhada e acrescenta instrumentos, válvulas auxiliares, linhas de amostragem, sistemas de controle e detalhes das tubulações.
Como fazer um fluxograma de processo industrial?
Defina o objetivo e o nível de detalhe, liste as etapas num diagrama de blocos, identifique os equipamentos e numere as correntes, preencha a tabela de correntes com vazão, temperatura, pressão e composição, use a simbologia da ISO 10628 e da ISA 5.1 e, se o projeto pedir, detalhe tubulação e instrumentação no P&ID.
Quais normas regem os símbolos desses diagramas?
A ISO 10628 é o padrão internacional para símbolos de desenho nos diagramas PFD, embora a maioria das empresas mantenha seus próprios símbolos padronizados. Os diagramas P&ID seguem a norma de simbologia e instrumentação ISA 5.1.
Que ferramentas usar para desenhar fluxogramas?
Diagramas de blocos costumam ser feitos em programas gráficos como Bizagi, Microsoft Visio e PowerPoint. Para PFD, as mais indicadas são a EDraw e a edição profissional do Microsoft Visio, que trazem biblioteca de ícones seguindo as normas. Como opção gratuita, o Lucidchart tem os símbolos na seção de Engenharia de processos.
